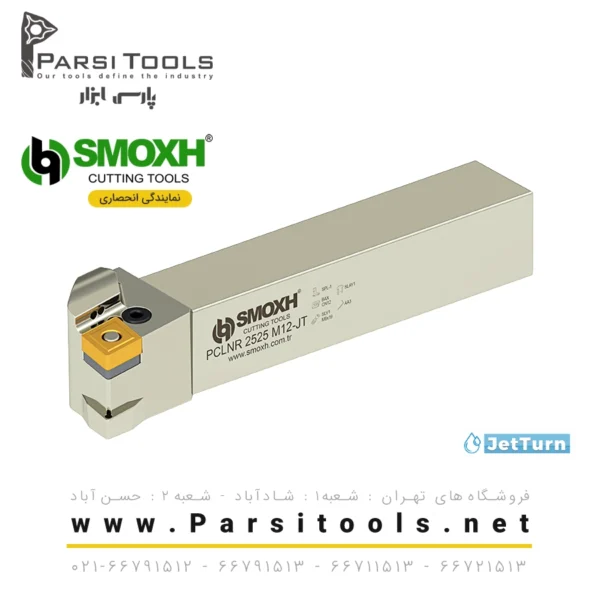

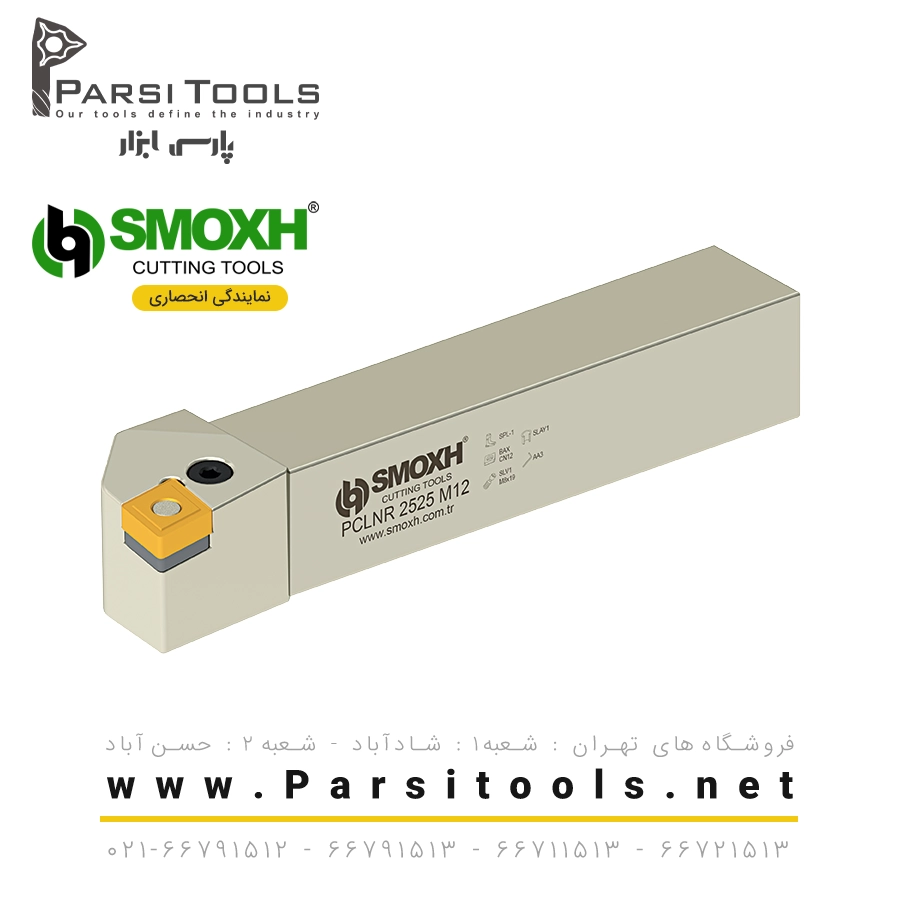

هولدر تراشکاری خارجی سیستم T PCLNR/L (95°)
• سری: P System External Diameter Turning Tool – PCLNR/L (95).
• رویکرد: خنک‌کاری داخلی با هدایت سیال تا لبه برش.
• مزایا: افزایش عمر ابزار، بهبود کیفیت سطح، ارتقای تخلیه براده و راندمان.
• طراحی: زاویه براده منفی برای دوام در نیروهای برشی بالا.
• کاربرد: مناسب خشن‌تراشی و نیمه‌پرداخت؛ جهت‌های راست (R) و چپ (L) موجود.
• اینسرت مرجع: خانواده CNM.1204.. / CNM.1606.. / CNM.1909.. بسته به مدل.

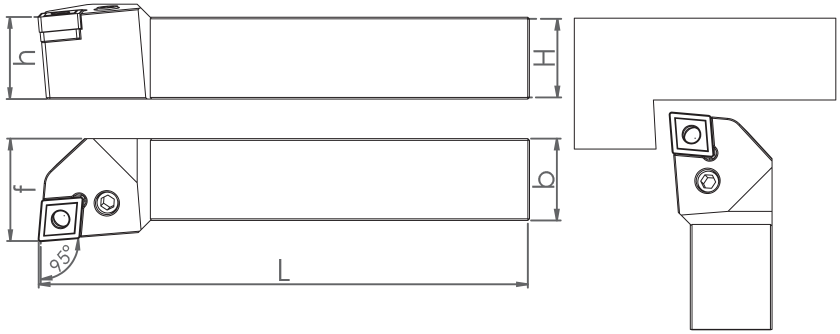

جدول فنی محصول
| کد سفارش | مدل ابزار | استاندارد | زاویه | جهت | h | b | L | f | وزن (kg) | اینسرت مرجع | بارکد |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SM01619 | PCLNR 2020 K12 | ISO | 95° | R | 20 | 20 | 125 | 26 | 0.43 | CNM.1204.. | 8681408001619 |
| SM01626 | PCLNL 2020 K12 | ISO | 95° | L | 20 | 20 | 125 | 26 | 0.43 | CNM.1204.. | 8681408001626 |
| SM01640 | PCLNR 2525 M12 | ISO | 95° | R | 25 | 25 | 150 | 32 | 0.79 | CNM.1204.. | 8681408001640 |
| SM01657 | PCLNL 2525 M12 | ISO | 95° | L | 25 | 25 | 150 | 32 | 0.79 | CNM.1204.. | 8681408001657 |
| SM01671 | PCLNR 3232 P12 | ISO | 95° | R | 32 | 32 | 170 | 38 | 1.33 | CNM.1204.. | 8681408001671 |
| SM01688 | PCLNL 3232 P12 | ISO | 95° | L | 32 | 32 | 170 | 38 | 1.33 | CNM.1204.. | 8681408001688 |
| SM01701 | PCLNR 2525 M16 | ISO | 95° | R | 25 | 25 | 150 | 32 | 0.79 | CNM.1606.. | 8681408001701 |
| SM01718 | PCLNL 2525 M16 | ISO | 95° | L | 25 | 25 | 150 | 32 | 0.79 | CNM.1606.. | 8681408001718 |
| SM01732 | PCLNR 3232 P16 | ISO | 95° | R | 32 | 32 | 170 | 38 | 1.33 | CNM.1606.. | 8681408001732 |
| SM01749 | PCLNL 3232 P16 | ISO | 95° | L | 32 | 32 | 170 | 38 | 1.33 | CNM.1606.. | 8681408001749 |
| SM01763 | PCLNR 3232 P19 | ISO | 95° | R | 32 | 32 | 170 | 38 | 1.33 | CNM.1909.. | 8681408001763 |
| SM01770 | PCLNL 3232 P19 | ISO | 95° | L | 32 | 32 | 170 | 38 | 1.33 | CNM.1909.. | 8681408001770 |
| SM25905 | PCLNR 4040 S19 | ISO | 95° | R | 40 | 40 | 250 | 47 | 3 | CNM.1909.. | 8681408025905 |
| SM25899 | PCLNL 4040 S19 | ISO | 95° | L | 40 | 40 | 250 | 47 | 3 | CNM.1909.. | 8681408025899 |
توضیحات
مشخصات فنی
| Brand |
smoxh |
|---|---|
| system |
P |
| master-insert |
CNM.1204.. ,CNM.1606.. ,CNM.1909.. |
| direction |
L ,R |
| insert-standard |
ISO |
| approach-angle-deg |
95 |
| functional-width-mm |
26 ,32 ,38 ,47 |
| overall-length-mm |
125 ,150 ,170 ,250 |
| shank-height-mm |
20 ,25 ,32 ,40 |
| shank-width-mm |
20 ,25 ,32 ,40 |
| weight-kg |
0.43 ,0.79 ,1.33 ,3 |
| origin-made-in |
ترکیه |
