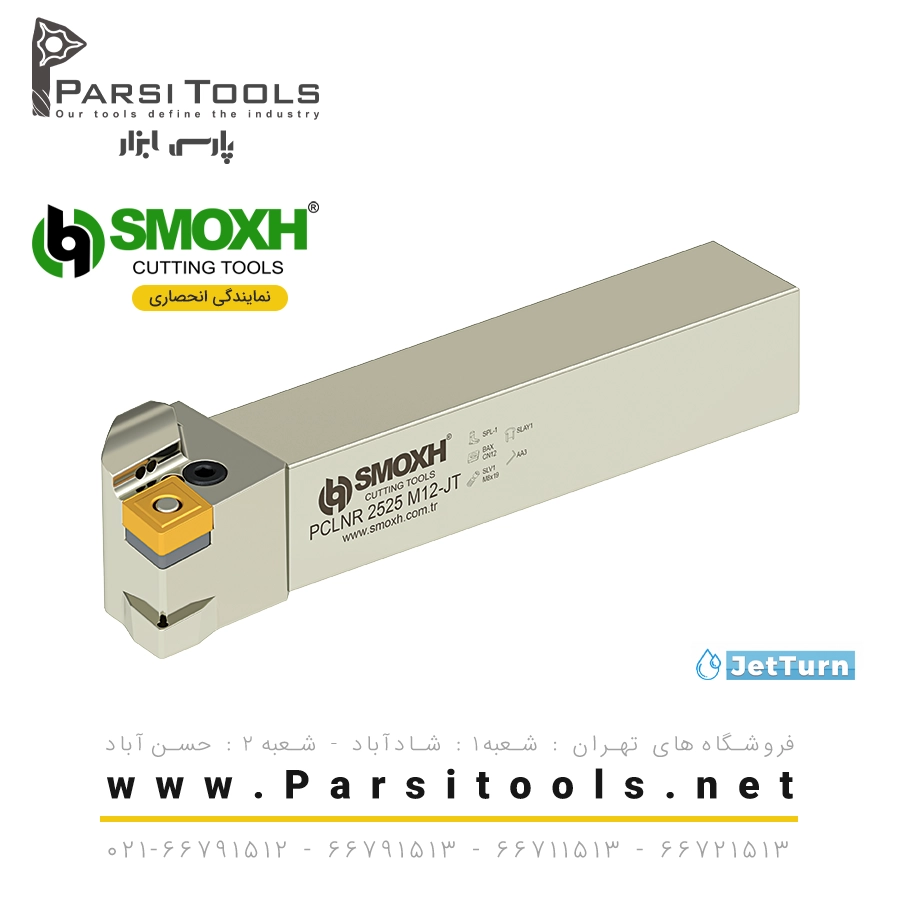

هولدر تراشکاری خارجی سیستم T PCLNR/L-JT (95°) با خنک کننده داخلی
هلدر تراشکاری خارجی سری P System با کلمپ JT و زاویه برخورد ۹۵° برای اینسرتهای خانواده CNMG (CNM.1204 / CNM.1606 / …) طراحی شده است. بدنه با زاویه براده منفی برای پایداری در بارهای بالا، مناسبِ خشنتراشی و نیمهپرداخت. امکان خنککاری داخلی برای افزایش عمر ابزار، بهبود کیفیت سطح و تخلیه بهتر براده فراهم است. مدلها در هر دو جهت راست (R) و چپ (L) عرضه میشوند.
جدول فنی محصول
| کد سفارش | مدل ابزار | استاندارد | زاویه برخورد | جهت | h | b | L | f | وزن (kg) | اینسرت مرجع | بارکد |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SM50846 | PCLNR 2525 M12-JT | ISO | 95° | R | 25 | 25 | 150 | 32 | 0.79 | CNM.1204.. | 8681408050846 |
| SM50853 | PCLNL 2525 M12-JT | ISO | 95° | L | 25 | 25 | 150 | 32 | 0.79 | CNM.1204.. | 8681408050853 |
| SM50884 | PCLNR 2525 M16-JT | ISO | 95° | R | 25 | 25 | 150 | 32 | 0.79 | CNM.1606.. | 8681408050884 |
| SM50891 | PCLNL 2525 M16-JT | ISO | 95° | L | 25 | 25 | 150 | 32 | 0.79 | CNM.1606.. | 8681408050891 |
توضیحات
مشخصات فنی
| Brand |
smoxh |
|---|---|
| system |
P |
| master-insert |
CNM.1204.. ,CNM.1606.. |
| direction |
L ,R |
| insert-standard |
ISO |
| approach-angle-deg |
95 |
| clamping |
JT |
| coolant |
داخلی |
| functional-width-mm |
32 |
| overall-length-mm |
150 |
| shank-height-mm |
25 |
| shank-width-mm |
25 |
| weight-kg |
0.79 |
| origin-made-in |
ترکیه |
