• تنظیم آسان و دقیق
نوک برشی به‌راحتی قابل تنظیم است و دقت کالیبراسیون ابزار را بالا می‌برد.
• افزایش طول عمر ابزار
با قابلیت تعویض و تنظیم سریع اینسرت‌ها، عمر مفید ابزار افزایش یافته و هزینه‌ها کاهش می‌یابد.
• راندمان بالای ماشین‌کاری
امکان تعیین سریع عمق و عرض برش، انعطاف‌پذیری بالایی در تولید فراهم می‌کند.
• صرفه‌جویی اقتصادی
یک میله خشن‌تراشی قابل تنظیم برای قطرها و سطوح مختلف قابل استفاده است، در نتیجه نیاز به ابزارهای متعدد کاهش می‌یابد.
• بهبود کیفیت سطح قطعه‌کار
با تنظیم صحیح ابزار، زبری سطح کاهش یافته و تغییر شکل ناخواسته در قطعه به حداقل می‌رسد.
• نگهداری و سرویس آسان
طراحی مدولار باعث تعویض و تنظیم سریع الماس‌ها می‌شود.
• ایمنی بالا در حین کار
پایداری در تنظیمات خطر شکست ابزار را کم کرده و امنیت اپراتور را افزایش می‌دهد.
• قابلیت کاربرد گسترده
قابل استفاده در انواع مواد و شرایط ماشین‌کاری؛ از فولاد تا آلیاژهای سنگین صنعتی.

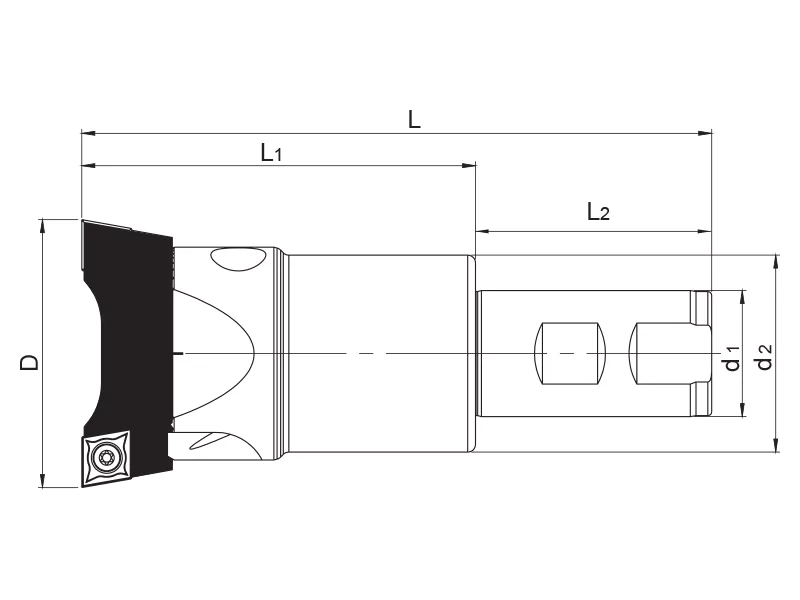

| کد سفارش (Ordering Code) | نام مدل (Item Designation) | برند اینسرت (Insert Brand) | d1 (میلی‌متر) | D2 (میلی‌متر) | d1 (داخلی) | d2 (داخلی) | L (طول کل) | L1 (طول مفید) | L2 (طول اضافه) | اینسرت اصلی (Master Insert) |
|---|---|---|---|---|---|---|---|---|---|---|
| SM15906 | SBT-CC06 D20-24 l50 W16 l100 | ISO | 20 | 24 | 16 | 16 | 100 | 50 | 50 | CC..0602.. |
| SM15937 | SBT-CC06 D20-24 l100 W16 l150 | ISO | 20 | 24 | 16 | 16 | 150 | 100 | 100 | CC..0602.. |
| SM16019 | SBT-CC06 D20-24 l150 W16 l200 | ISO | 20 | 24 | 16 | 16 | 200 | 150 | 150 | CC..0602.. |
| SM15913 | SBT-CC06 D24-29 l50 W20 l100 | ISO | 24 | 29 | 20 | 20 | 100 | 50 | 50 | CC..0602.. |
| SM23598 | SBT-CC06 D24-29 l100 W20 l150 | ISO | 24 | 29 | 20 | 20 | 150 | 100 | 100 | CC..0602.. |
| SM16026 | SBT-CC06 D24-29 l180 W20 l230 | ISO | 24 | 29 | 20 | 20 | 230 | 180 | 180 | CC..0602.. |
| SM15920 | SBT-CC09 D29-39 l55 W20 l105 | ISO | 29 | 39 | 20 | 20 | 155 | 105 | 55 | CC..0973.. |
| SM15986 | SBT-CC09 D29-39 l100 W20 l155 | ISO | 29 | 39 | 20 | 20 | 155 | 105 | 55 | CC..0973.. |
| SM15890 | SBT-CC09 D39-49 l75 W20 l230 | ISO | 39 | 49 | 25 | 25 | 230 | 175 | 175 | CC..0973.. |
| SM15944 | SBT-CC09 D39-49 l65 W25 l120 | ISO | 39 | 49 | 25 | 25 | 120 | 65 | 65 | CC..0973.. |
| SM15975 | SBT-CC09 D39-49 l115 W25 l170 | ISO | 39 | 49 | 25 | 25 | 170 | 115 | 115 | CC..0973.. |
| SM16057 | SBT-CC09 D39-49 l200 W25 l250 | ISO | 39 | 49 | 25 | 25 | 250 | 200 | 200 | CC..0973.. |
| SM15951 | SBT-CC09 D49-60 l66 W32 l126 | ISO | 49 | 60 | 32 | 32 | 126 | 66 | 66 | CC..0973.. |
| SM15883 | SBT-CC09 D49-60 l116 W32 l176 | ISO | 49 | 60 | 32 | 32 | 176 | 116 | 116 | CC..0973.. |
| SM16071 | SBT-CC09 D49-60 l200 W32 l260 | ISO | 49 | 60 | 32 | 32 | 260 | 200 | 200 | CC..0973.. |
| SM15982 | SBT-CC12 D59-79 l85 W32 l145 | ISO | 59 | 79 | 32 | 32 | 145 | 85 | 85 | CC..1204.. |
| SM16002 | SBT-CC12 D59-79 l135 W32 l195 | ISO | 59 | 79 | 32 | 32 | 195 | 135 | 135 | CC..1204.. |
| SM16088 | SBT-CC12 D59-79 l220 W32 l280 | ISO | 59 | 79 | 32 | 32 | 220 | 220 | 220 | CC..1204.. |
| SM15999 | SBT-CC12 D69-89 l85 W32 l145 | ISO | 69 | 89 | 32 | 32 | 145 | 85 | 85 | CC..1204.. |
| SM16033 | SBT-CC12 D69-89 l135 W32 l195 | ISO | 69 | 89 | 32 | 32 | 195 | 135 | 135 | CC..1204.. |
| SM39582 | SBT-CC12 D69-89 l220 W32 l290 | ISO | 69 | 89 | 32 | 32 | 220 | 220 | 220 | CC..1204.. |
| SM16095 | SBT-CC12 D69-89 l220 W40 l290 | ISO | 69 | 89 | 40 | 40 | 290 | 220 | 220 | CC..1204.. |
| SM16040 | SBT-CC12 D89-130 l105 W32 l175 | ISO | 89 | 130 | 32 | 32 | 175 | 105 | 105 | CC..1204.. |
| SM16064 | SBT-CC12 D89-130 l165 W32 l225 | ISO | 89 | 130 | 32 | 32 | 225 | 165 | 165 | CC..1204.. |
ابزارهای Roughing Tools سری SBT-CC با اینسرت‌های استاندارد 0602، 09T3 و 1204، برای عملیات خشن‌تراشی (Rough Boring) طراحی شده‌اند؛ یعنی مرحله‌ای از ماشین‌کاری که در آن بخش عمده‌ای از حجم اضافی قطعه‌کار حذف می‌شود تا پیش‌زمینه‌ی لازم برای عملیات پرداخت دقیق‌تر (Finishing) فراهم گردد.
