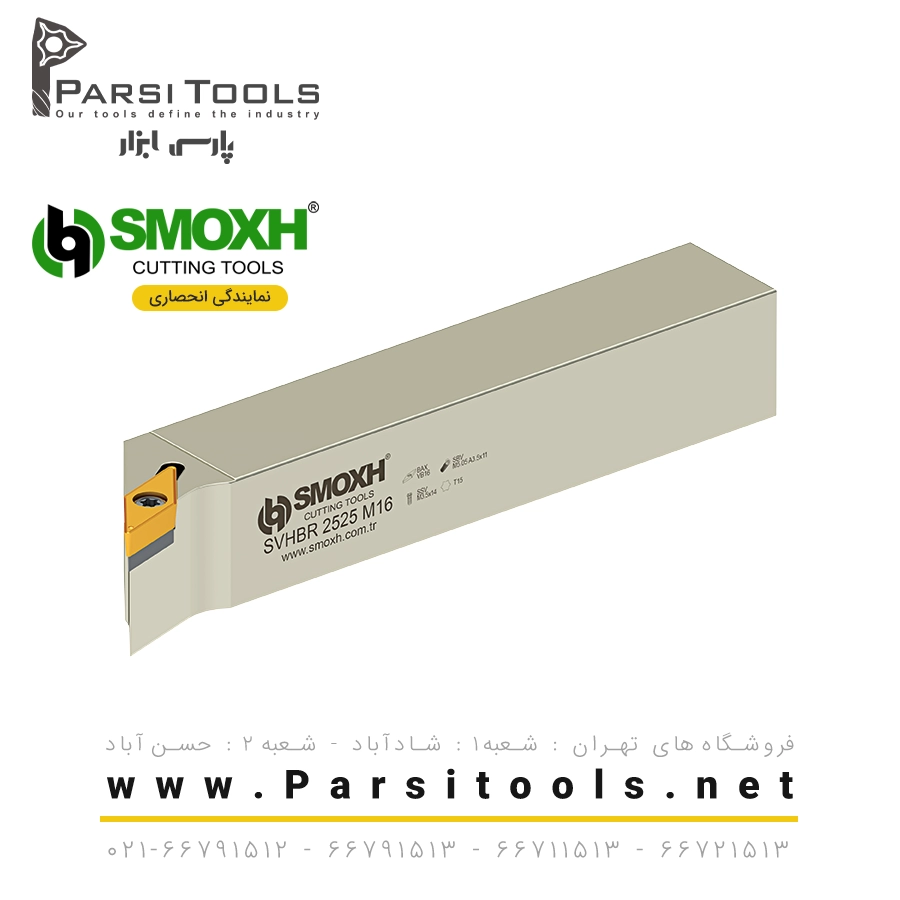

هولدر تراشکاری خارجی سیستم S SVHBR/L (107.5)
• سری: S System External Turning Tool – SVHBR/L (107.5°).
• زاویهٔ برخورد: 107.5° برای افزایش ثبات در عملیات تراش خارجی.
• طراحی با اینسِرت منفی و امکان عملکرد تحت بار برشی بالا.
• مناسب برای خشنتراشی و نیمهپرداخت همراه با قابلیت تخلیهٔ برادهی بهبود یافته.
• جهتهای راست (R) و چپ (L) موجود هستند.
• اینسِرت مرجع: VBM.1103.. برای مدل ۲۰×۲۰×۱۲۵ mm.
جدول فنی محصول

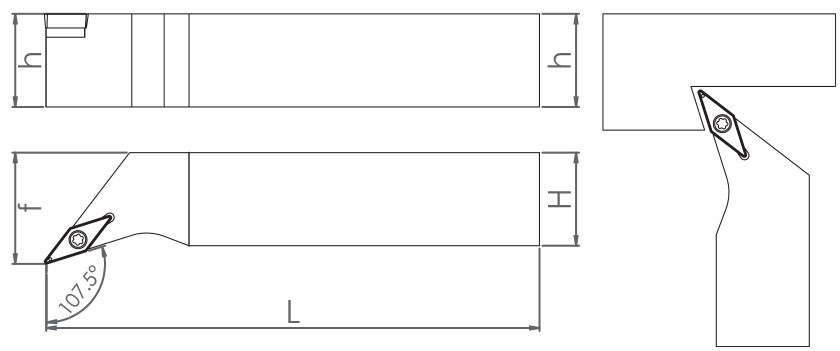

| کد سفارش | مدل ابزار | استاندارد | زاویه برخورد | جهت | h=H (mm) | b (mm) | L (mm) | f (mm) | وزن (kg) | اینسِرت مرجع | بارکد |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SM04450 | SVHBR 2020 K11 | ISO | 107.5° | R | 20 | 20 | 125 | 25 | 0.42 | VBM.1103.. | 8681408004450 |
| SM04665 | SVHBR 2525 M16 | ISO | 107.5° | R | 25 | 25 | 150 | 29 | 0.71 | VBM.1604.. | 8681408004665 |
توضیحات
مشخصات فنی
| Brand |
smoxh |
|---|---|
| system |
S |
| master-insert |
VBM.1103.. ,VBM.1604.. |
| direction |
L ,R |
| insert-standard |
ISO |
| approach-angle-deg |
107.5 |
| functional-width-mm |
20 ,25 ,29 ,38 |
| overall-length-mm |
100 ,125 ,150 ,170 |
| shank-height-mm |
16 ,20 ,25 ,32 |
| shank-width-mm |
16 ,20 ,25 ,32 |
| weight-kg |
0.22 ,0.42 ,0.71 ,1.33 |
| origin-made-in |
ترکیه |
