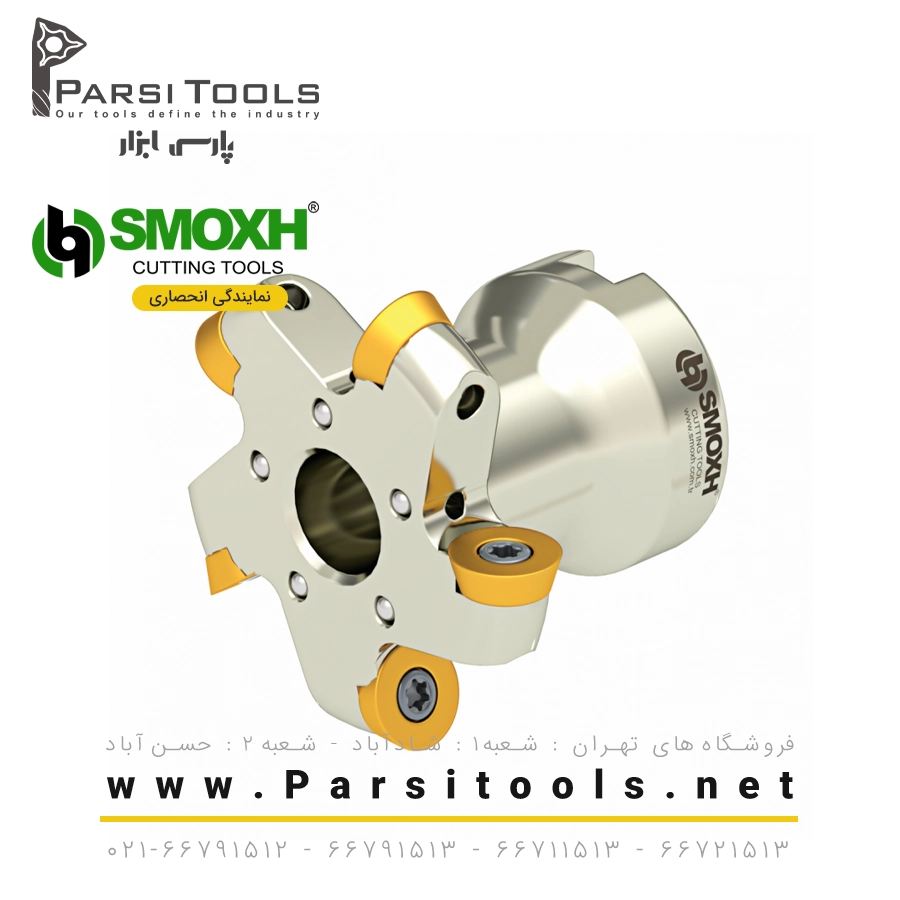

فرز تی T-Slot Groove Mills – TSF RD.. 1003.. / 12T3
• برش سریع و دقیق: طراحی هندسی پیشرفته برای شیارزنی تمیز و با راندمان بالا
• خنک‌کاری داخلی حرفه‌ای: سیستم جریان خنک‌کننده داخلی مانع از تغییر شکل قطعه در اثر حرارت می‌شود
• عمر طولانی ابزار: ساختار کاربایدی مقاوم و پوشش ضد‌سایش برای دوام بیشتر در کارهای مداوم
• کیفیت سطح بالا: خروجی سطحی صاف، بدون پلیسه و قابل‌اعتماد برای تولیدات دقیق
• پایداری در عملکرد: ماشین‌کاری بدون لرزش حتی در مواد سخت و آلیاژهای مقاوم
• تعویض آسان اینسرت: ساختار مدولار، تعویض سریع تیغچه را ممکن می‌سازد
• کاربرد گسترده: مناسب برای شیارهای داخلی، بیرونی، O-Ring و شیارهای تخت
• کنترل براده پیشرفته: طراحی چیپ‌بریکر ویژه برای تخلیه روان براده‌ها
• دقت ابعادی بالا: مناسب برای قطعات با تلرانس میکرونی در صنایع دقیق

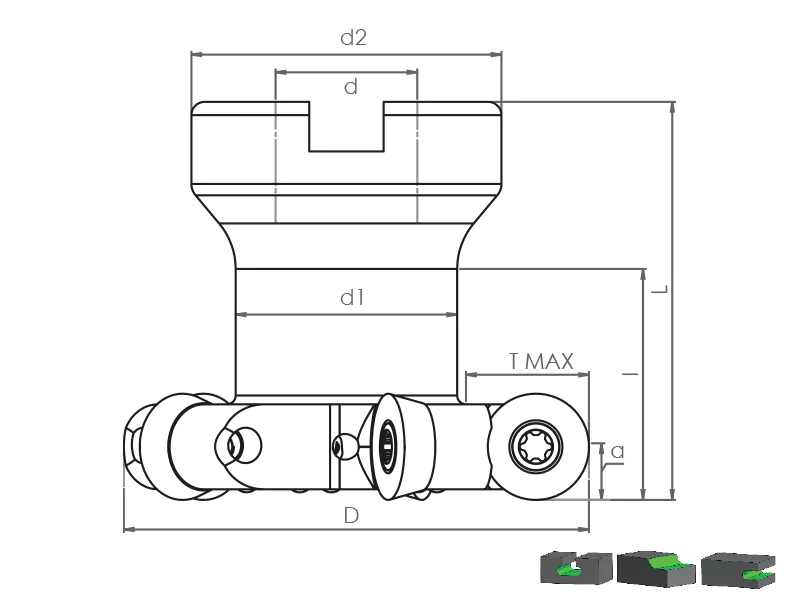

جدول فنی محصول
| کد سفارش | مدل ابزار | برند اینسرت | D (میلی‌متر) | d (میلی‌متر) | d1 (میلی‌متر) | d2 (میلی‌متر) | L (طول کل) | l (عمق) | Z (تعداد دندانه) | α زاویه | T Max (ضخامت) | اینسرت اصلی |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SM58408 | TSF RD1003 D55 A16 Z05-H | ISO | 55 | 16 | 25 | 35 | 45 | 26 | 5 | 5 | 15 | RD..1003.. |
| SM58415 | TSF RD1003 D65 A22 Z06-H | ISO | 65 | 22 | 30 | 42 | 50 | 30 | 6 | 5 | 17.5 | RD..1003.. |
| SM58422 | TSF RD1003 D80 A22 Z07-H | ISO | 80 | 22 | 35 | 50 | 50 | 28 | 7 | 5 | 22.5 | RD..1003.. |
| SM58439 | TSF RD1003 D100 A27 Z08-H | ISO | 100 | 27 | 45 | 60 | 50 | 30 | 8 | 5 | 27.5 | RD..1003.. |
| SM54318 | TSF RD12T3 D55 A16 Z05-H | ISO | 55 | 16 | 25 | 35 | 45 | 26 | 5 | 6 | 15 | RD..12T3.. |
| SM54325 | TSF RD12T3 D65 A22 Z06-H | ISO | 65 | 22 | 30 | 42 | 50 | 30 | 6 | 6 | 17.5 | RD..12T3.. |
| SM54332 | TSF RD12T3 D80 A22 Z07-H | ISO | 80 | 22 | 35 | 50 | 50 | 28 | 7 | 6 | 22.5 | RD..12T3.. |
| SM54349 | TSF RD12T3 D100 A27 Z08-H | ISO | 100 | 27 | 45 | 60 | 50 | 30 | 8 | 6 | 27.5 | RD..12T3.. |
